La vibración en cables aéreos de fibra óptica es un fenómeno normal en las redes OSP y FTTH, pero cuando se mantiene durante largos períodos puede influir en la confiabilidad de la infraestructura.
Viento.
Cambios de temperatura.
Lluvia.
Movimiento de los postes.
Pequeñas vibraciones provocadas por el entorno.
La mayoría de estas condiciones forman parte del funcionamiento normal de una infraestructura exterior.
Sin embargo, cuando determinados movimientos se repiten miles o incluso millones de veces a lo largo de los años, pueden producir efectos que no siempre son visibles durante la instalación.
Por esa razón, algunas redes comienzan a presentar incidencias mucho tiempo después de haber superado correctamente todas las pruebas iniciales.
No porque el cable haya fallado de forma repentina.
Sino porque determinados esfuerzos mecánicos se mantuvieron de forma continua durante largos periodos.
Comprender cómo actúa la vibración ayuda a interpretar muchas fallas que, a primera vista, parecen no tener una explicación evidente.
¿Cómo Afecta la Vibración en Cables Aéreos de Fibra Óptica?
Cuando se habla de vibración, muchas personas imaginan inmediatamente un temporal o un viento extremadamente fuerte.
En realidad, la mayoría de los movimientos que experimenta un cable aéreo son mucho más pequeños.
Una ligera oscilación provocada por el viento.
El paso repetido de vehículos pesados cerca de la infraestructura.
El movimiento natural de un poste.
Las variaciones térmicas entre el día y la noche.
Ninguno de estos fenómenos suele representar un problema por sí solo.
Lo importante es su repetición.
En ingeniería de líneas aéreas, la diferencia entre un impacto aislado y una vibración continua es fundamental.
Un golpe puede producir un daño inmediato.
Una vibración repetitiva, en cambio, suele generar un desgaste progresivo que tarda meses o años en hacerse evidente.
Por eso, muchas incidencias relacionadas con la vibración aparecen lentamente y pueden confundirse con problemas de envejecimiento, pérdida óptica o defectos de instalación.
¿Todas las Redes Aéreas Vibran?
Sí.
En mayor o menor medida, cualquier infraestructura aérea experimenta cierto movimiento.
Lo que cambia es la intensidad, la frecuencia y la forma en que ese movimiento afecta a cada instalación.
Por ejemplo, pueden influir factores como:
- la longitud del vano;
- la velocidad y dirección predominante del viento;
- el tipo de cable utilizado;
- el sistema de suspensión o anclaje;
- la rigidez de los postes;
- la topografía del terreno;
- la proximidad a carreteras, puentes o zonas industriales.
En la mayoría de las redes FTTH urbanas, estas pequeñas oscilaciones permanecen dentro de niveles normales y no generan inconvenientes durante la vida útil del proyecto.
Sin embargo, en vanos más largos, zonas abiertas o corredores con mayor exposición al viento, la vibración puede convertirse en un aspecto que conviene considerar durante el diseño y la instalación.
En líneas aéreas de mayor longitud también pueden presentarse fenómenos específicos, como la vibración eólica (Aeolian Vibration) u otros tipos de oscilación inducidos por el viento.
Estos casos requieren una evaluación particular y, cuando corresponde, la utilización de soluciones diseñadas para ese tipo de condiciones.
¿Por Qué la Vibración Puede Convertirse en un Problema?
La vibración rara vez rompe un cable de un día para otro.
Su efecto suele ser acumulativo.
Cada pequeño movimiento genera un esfuerzo mecánico muy reducido.
Pero cuando ese movimiento se repite continuamente durante años, algunos componentes de la red pueden comenzar a mostrar signos de desgaste.
Dependiendo del diseño y de las condiciones de instalación, la vibración puede favorecer situaciones como:
- desgaste localizado de la cubierta;
- fricción contra elementos de fijación;
- pérdida gradual de rigidez en determinados puntos;
- incremento del riesgo de microcurvaturas;
- aflojamiento de algunos accesorios;
- mayor probabilidad de mantenimiento correctivo.
No todas estas situaciones aparecerán en todas las instalaciones.
Su evolución depende de múltiples factores y debe analizarse caso por caso.
Lo importante es comprender que la vibración normalmente actúa como un mecanismo de degradación progresiva, no como un evento puntual.
¿Dónde Suele Tener Mayor Impacto la Vibración?
La vibración no afecta toda la red de la misma manera.
En la mayoría de los casos, los movimientos repetitivos terminan concentrándose en determinados puntos donde el cable cambia de dirección, queda sujeto o entra en contacto con otros elementos de la infraestructura.
Por eso, durante una inspección, esos lugares suelen revisarse antes que el resto de la ruta.
Entre los puntos más sensibles se encuentran:
- abrazaderas de suspensión;
- dispositivos de anclaje;
- bajadas de poste;
- entradas a edificios;
- cruces sobre carreteras o puentes;
- zonas donde el cable permanece en contacto con otras estructuras.
En estas áreas, incluso movimientos de pequeña amplitud pueden repetirse miles de veces.
Con el tiempo, ese movimiento continuo puede producir desgaste localizado o modificar gradualmente las condiciones mecánicas del cable.
No siempre aparecen daños visibles desde el exterior.
En ocasiones, el primer indicio es un cambio en el comportamiento óptico de la red.
La Vibración No Siempre Daña el Cable Directamente
Cuando aparece una incidencia cerca de un punto de fijación, es fácil pensar que el problema comenzó allí.
Sin embargo, la vibración rara vez actúa sobre un único componente.
Normalmente intervienen varios factores al mismo tiempo.
Por ejemplo:
- una abrazadera con una presión superior a la necesaria;
- un cable que roza de forma continua contra un soporte;
- una pequeña reserva de fibra sometida a movimiento repetitivo;
- un vano donde el viento genera oscilaciones frecuentes.
Cada uno de estos factores puede ser poco significativo por separado.
Pero cuando permanecen durante años, el riesgo de degradación aumenta.
En muchos proyectos, la causa no es una gran tormenta ni un único evento extraordinario.
Es la repetición constante de pequeños movimientos.
Por eso, al investigar una falla, suele ser más útil observar cómo trabaja la infraestructura en condiciones normales que centrarse únicamente en los episodios de viento intenso.
¿Todas las Redes Presentan el Mismo Riesgo?
No.
El comportamiento de una red aérea depende de numerosos factores.
Una instalación urbana con vanos cortos normalmente no experimenta las mismas condiciones que una red desplegada en áreas abiertas, zonas montañosas o corredores expuestos al viento.
También influyen aspectos como:
- la longitud del vano;
- la rigidez del sistema de soporte;
- el tipo de suspensión;
- la altura de instalación;
- la exposición permanente al viento;
- la existencia de obstáculos naturales o construcciones cercanas.
Por esta razón, dos proyectos que utilizan el mismo cable pueden presentar comportamientos completamente diferentes.
La confiabilidad de una red no depende únicamente del producto seleccionado.
También depende de cómo interactúa ese producto con el entorno donde será instalado.
¿Qué Hemos Observado en Campo?
En distintas inspecciones es habitual encontrar redes que continúan funcionando correctamente después de muchos años, incluso en zonas con presencia constante de viento.
En estos casos suele existir un elemento en común:
La vibración fue considerada desde la etapa de diseño.
La selección de los accesorios fue adecuada.
Los puntos de fijación permitían el movimiento normal del cable sin generar rozamientos innecesarios.
Por el contrario, cuando la vibración no se tiene en cuenta, los primeros signos suelen aparecer precisamente en aquellos lugares donde el cable permanece sometido al mismo movimiento durante largos periodos.
No siempre se observa una rotura evidente.
Con frecuencia aparecen pequeños desgastes, ligeros cambios en la atenuación o intervenciones de mantenimiento cada vez más frecuentes.
Estos indicios suelen ser una señal de que la infraestructura merece una revisión antes de que el problema evolucione.
Cómo Reducir el Riesgo Asociado a la Vibración
La vibración forma parte del comportamiento normal de cualquier red aérea.
El objetivo no consiste en eliminar completamente ese movimiento, sino en evitar que se convierta en una fuente de desgaste a largo plazo.
Por esta razón, las medidas más efectivas suelen adoptarse antes de la instalación y no cuando la red ya presenta síntomas de deterioro.
En muchos proyectos, pequeños ajustes durante el diseño pueden reducir significativamente la necesidad de mantenimiento en los años siguientes.
Diseñar la Ruta Pensando en el Largo Plazo
La exposición al viento no es igual en todos los lugares.
Cruces abiertos.
Valles.
Puentes.
Laderas.
Zonas costeras.
Todos estos entornos pueden generar condiciones diferentes para una misma infraestructura.
Siempre que sea posible, conviene evaluar la ruta completa antes de definir la ubicación de los apoyos y la longitud de cada vano.
Reducir un vano excesivamente largo o modificar ligeramente la trayectoria del cable puede tener un efecto mucho mayor que incorporar accesorios adicionales una vez finalizada la instalación.
Utilizar los Accesorios Adecuados
El comportamiento del cable depende también de la forma en que queda sujeto a la infraestructura.
Las abrazaderas, herrajes y sistemas de suspensión deben permitir que el cable trabaje dentro de las condiciones previstas por el diseño.
Cuando un accesorio concentra demasiada presión o limita innecesariamente el movimiento natural del cable, aumentan las probabilidades de desgaste localizado con el paso del tiempo.

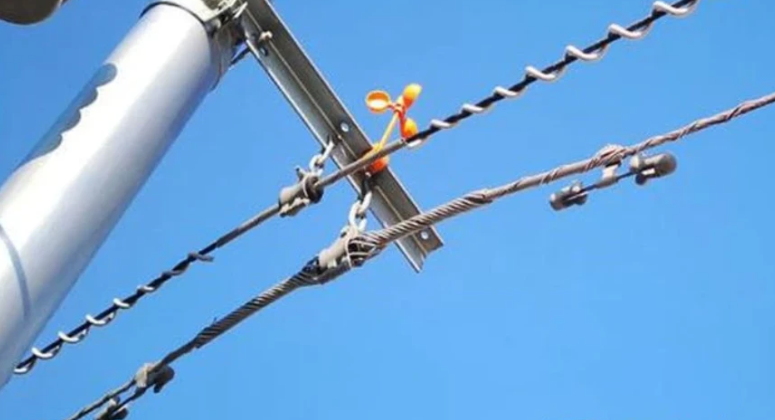

En líneas aéreas de gran longitud o expuestas a condiciones de viento más exigentes, el diseño puede requerir elementos adicionales de control de vibración, como amortiguadores específicos.
Sin embargo, este tipo de soluciones no suele ser necesario en la mayoría de las redes FTTH urbanas y debe evaluarse de acuerdo con las características reales de cada proyecto.
Evitar el Contacto Permanente con Otras Superficies
Uno de los problemas más habituales no es la vibración en sí, sino la combinación de vibración y fricción.
Cuando el cable permanece en contacto continuo con:
- soportes metálicos;
- abrazaderas mal posicionadas;
- bordes de estructuras;
- canalizaciones deterioradas;
- otros cables,
el movimiento repetitivo puede acelerar el desgaste de la cubierta.
Una pequeña marca superficial rara vez genera una falla inmediata.
Pero con el paso de los años puede convertirse en un punto vulnerable frente a la humedad, la radiación UV o nuevos esfuerzos mecánicos.
Por ello, durante la instalación resulta recomendable comprobar que el cable no permanezca apoyado de forma permanente sobre superficies que puedan producir rozamiento.
Inspeccionar los Puntos Críticos
Las inspecciones periódicas no siempre requieren revisar toda la red.
En muchos casos resulta más eficiente concentrarse en los puntos donde la vibración suele tener mayor influencia.
Entre ellos:
- suspensiones;
- anclajes;
- bajadas de poste;
- entradas a edificios;
- cruces con carreteras;
- estructuras sometidas a movimiento.
Una revisión visual puede detectar desgaste en la cubierta, fijaciones desplazadas o accesorios deteriorados antes de que aparezcan problemas en el servicio.
Cuando estas inspecciones se complementan con mediciones ópticas realizadas de forma periódica, resulta más sencillo identificar cambios graduales en el comportamiento de la red.
Lo Que Hemos Observado
En diferentes proyectos hemos comprobado que la vibración rara vez es el único origen de una falla.
Con mayor frecuencia actúa junto con otros factores que ya estaban presentes en la instalación.
Una ligera presión en una abrazadera.
Una pequeña fricción contra una estructura.
Una exposición continua al viento.
Una cubierta envejecida por el sol.
Cada uno de estos elementos puede parecer poco importante por separado.
Sin embargo, cuando permanecen durante años, su efecto combinado puede aumentar la probabilidad de incidencias.
Por esa razón, muchas redes con un excelente historial de funcionamiento no destacan por utilizar los componentes más complejos, sino por mantener un equilibrio adecuado entre diseño, instalación, protección e inspección.
Lista de Verificación
Si una red aérea comienza a presentar cambios inesperados en su comportamiento, estas preguntas pueden ayudar a orientar la inspección inicial.
✔ ¿La vibración aparece en un vano especialmente expuesto al viento?
✔ ¿Existen puntos donde el cable permanece en contacto continuo con otra superficie?
✔ ¿Las abrazaderas y accesorios conservan su posición original?
✔ ¿Se observan señales de desgaste en la cubierta del cable?
✔ ¿La red ha sido modificada después de la instalación inicial?
✔ ¿Existen registros OTDR anteriores para comparar la evolución de la atenuación?
✔ ¿El comportamiento cambia únicamente bajo determinadas condiciones climáticas?
✔ ¿Se revisaron primero los puntos de suspensión y anclaje antes de sustituir el cable?
Responder estas preguntas no permite identificar automáticamente la causa de una falla, pero ayuda a establecer un proceso de diagnóstico más ordenado y evita reemplazar componentes innecesariamente.
Preguntas Frecuentes
¿La vibración puede romper un cable de fibra óptica?
En condiciones normales, no suele provocar una rotura inmediata.
El efecto más habitual es un desgaste progresivo que depende de la intensidad del movimiento, del tiempo de exposición y de las condiciones de instalación.
¿Todas las redes aéreas presentan vibración?
Sí.
Toda infraestructura aérea experimenta algún nivel de movimiento.
Lo importante no es eliminar completamente la vibración, sino comprobar que el cable y los accesorios puedan trabajar dentro de las condiciones previstas por el diseño.
¿El viento fuerte es la única causa de vibración?
No.
Además del viento, también pueden influir factores como la longitud del vano, la rigidez de la infraestructura, el movimiento de los postes, el tránsito cercano o determinadas características del terreno.
¿Cómo puede detectarse un problema relacionado con la vibración?
Las inspecciones visuales permiten identificar desgaste en cubiertas, accesorios desplazados o puntos de roce.
Cuando estas observaciones se complementan con mediciones OTDR y registros históricos, resulta más sencillo detectar cambios progresivos antes de que afecten al servicio.
¿Es necesario instalar dispositivos de control de vibración en todos los proyectos?
No.
Este tipo de soluciones depende del diseño de la línea, la longitud de los vanos, las condiciones ambientales y otros parámetros propios de cada proyecto.
En muchas redes FTTH urbanas correctamente diseñadas no son necesarios.
Conclusión
La vibración forma parte del funcionamiento normal de cualquier red aérea.
Por sí sola, rara vez representa un problema.
Sin embargo, cuando se combina con una instalación inadecuada, fricción continua, exposición ambiental o mantenimiento insuficiente, puede favorecer la aparición de fallas a largo plazo.
En muchas ocasiones, las incidencias no están relacionadas con un único evento, sino con pequeños movimientos repetidos durante meses o años.
Por eso, comprender cómo trabaja la infraestructura resulta tan importante como seleccionar correctamente el cable.
Una red confiable no depende únicamente de la calidad de sus componentes.
También depende de cómo esos componentes interactúan con el entorno durante toda su vida útil.
